Guía rápida: piezas básicas de Fo.Fo. para redes de agua (y alcantarillado)

¿Qué es Fo.Fo. y por qué se sigue usando en redes hidráulicas?

El Fo.Fo. (hierro fundido) es un clásico de obra: una aleación con 2–4% de carbono y 1–3% de silicio que aporta gran dureza y resistencia al desgaste. En mi experiencia, ese balance lo hace muy confiable en tramos donde necesitas durabilidad y un comportamiento estable a lo largo de años. Ahora, ojo: es más frágil que aceros o hierros forjados; no “cede” con los aprietes ni con las palancas.

Dónde brilla

• Redes de agua potable y alcantarillado con accesorios bridados.
• Conexiones cercanas a válvulas (compuerta, check) y equipos donde quieres rigidez dimensional.
• Ambientes con ciclos térmicos moderados donde la estabilidad del conjunto importa.

Dónde no tanto

• Zonas con vibración severa o golpes de ariete sin control.
• Montajes “a la carrera” con palanca o sobreapriete: receta para fisuras.

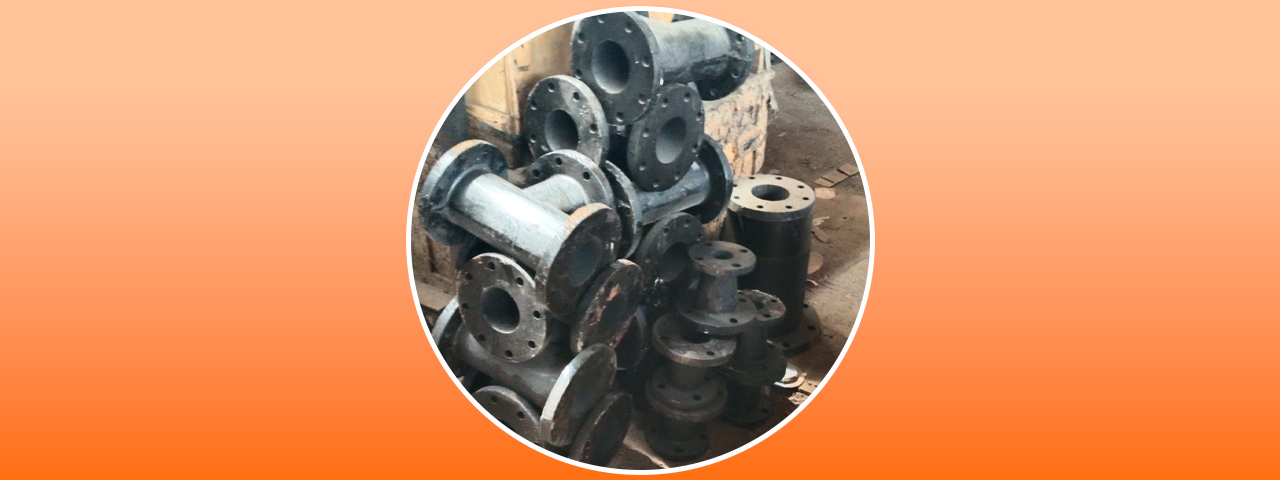

Piezas esenciales y para qué sirve cada una

Aquí tienes el “mini-catálogo mental” para elegir rápido.

Codos (11.25°, 22.5°, 45°, 90°)

• Para qué: cambiar dirección del flujo respetando alineación.
• Tip de campo: cuando probé mezclas de ángulos (p. ej., 2×45° en vez de 1×90°) en tramos sensibles, logré menos tensión en bridas y mejor mantenimiento.
• Cuándo: usa 11.25°/22.5° para correcciones finas; 45°/90° para cambios claros.

Tees

• Para qué: derivaciones a 90°.
• Variantes: iguales (DN=DN=DN) o de reducción (derivación más pequeña).
• Uso típico: bypass de equipos, ramales a hidrantes.

Cruces

• Para qué: intersección de 4 ramales.
• Cuándo: solo si la traza lo pide; de lo contrario, suele ser más práctico una tee + accesorios.

Reducciones (concéntricas/excéntricas)

• Concéntrica: mantiene eje; ideal en vertical.
• Excéntrica: evita bolsillos de aire en horizontal (monta la generatriz superior plana en impulsión).

Carretes (spools)

• Para qué: ajustar longitud y facilitar mantenimiento.
• Tip: deja un carrete de servicio antes de equipos críticos para desmontar sin “pelearte” con las tolerancias.

Bridas y juntas

• Bridas: la interfaz de unión. Revisa clase/PN y taladrado conforme al estándar que uses.
• Juntas (EPDM/NBR, etc.): selecciona por fluido, temperatura y presión.
• “Yo prefiero EPDM en agua potable y NBR cuando hay presencia de hidrocarburos; me ha dado menos incidencias.”

Cómo elegir: diámetros, ángulos y compatibilidad de bridas

1) DN y estándares

• Asegura que el DN del accesorio Fo.Fo. coincida con tubería y válvulas.
• Comprueba taladrado/PN de bridas (p. ej., PN10/PN16 o clase ANSI equivalente) para evitar sorpresas.

2) Ángulos y trazado

• Usa 11.25° y 22.5° para correcciones finas sin forzar la línea.
• Con radios y tolerancias de obra, dos codos de 45° a veces reparten mejor esfuerzos que un 90°.
• “Cuando intenté ‘ajustar’ un 90° con la palanca de la llave, aprendí por las malas: el Fo.Fo. terminó marcado; desde entonces, solo alineación y apriete cruzado.”

3) Compatibilidad con válvulas y equipos

• Verifica cara de brida (plana/raised face) y longitud cara a cara si el fabricante del equipo la exige.
• Deja carrete o brida ciega para mantenimiento preventivo.

Montaje sin sorpresas: juntas, tornillería y buen apriete

Checklist rápido

• Limpieza: caras de brida sin rebabas; junta sin cortes.
• Alineación: pernos entran a mano sin forzar. Si no, re-cuadra el conjunto.
• Junta: material correcto (EPDM/NBR), diámetro adecuado, no reutilizar.
• Pernos/tuercas: calidad acorde a PN/clase; usa arandelas planas.
• Lubricación: una gota en rosca mejora uniformidad de torque.

Apretado cruzado

• Sigue secuencia en estrella (cruzado), en tres pasadas: 30% → 60% → 100% del par objetivo.
• Par objetivo: usa la tabla del fabricante de la junta/perno. Si no la tienes, aplica criterio conservador y revisa fugas en puesta en presión.
• “Mi regla práctica: si una oreja de brida Fo.Fo. empieza a ‘cantar’ (crujido leve) paro, descomprimo y reviso alineación; no insisto con más torque.”

Prueba y re-apriete

• Presuriza gradualmente; si hay “lágrimas”, baja, desarma solo lo necesario, sustituye junta y repite secuencia.

Errores típicos y cómo evitarlos en campo

1. Sobre-apriete: el clásico. Fo.Fo. duro ≠ tenaz. Solución: secuencia cruzada, par controlado y alineación previa.
2. Palanca para “forzar” agujeros: acaba en microfisuras. Solución: ajusta trazado con carrete o codo de ángulo menor.
3. Junta incorrecta: material equivocado o DN/espesor no compatible. Solución: ficha de servicio de junta por tipo de fluido y PN.
4. Desalineación de ejes: tensión permanente y fugas en frío/caliente. Solución: usa galgas y verifica cara paralela.
5. Pernos de baja calidad/corrosión: pérdida de precarga. Solución: pernos certificados y protección (capuchones/compuesto anticorrosivo).

Mantenimiento ligero y cuándo reemplazar

• Inspección visual trimestral: óxido, marcas, pintura/recubrimiento.
• Fugas en brida: si reapriete controlado no resuelve, cambia la junta; no “compenses” con más torque.
• Golpes/vibración: revisa abrazaderas y soportes.
• Reemplazo: fisuras visibles, orejas deformadas o brida con planitud fuera de tolerancia; cambia el accesorio.

Mini-glosario Fo.Fo. + referencias útiles

• Fo.Fo.: hierro fundido (fierro fundido).
• DN: diámetro nominal.
• PN/Clase: presión nominal/clasificación de brida.
• Carrete: tramo recto para “hacer medida” y facilitar mantenimiento.
• Excéntrica: reducción con generatriz superior plana en horizontal.
• EPDM/NBR: elastómeros típicos de juntas para agua/hidrocarburos.

FAQs

¿Fo.Fo. o acero para mis conexiones?
Si buscas rigidez y durabilidad con montaje cuidadoso, Fo.Fo. funciona bien. Si esperas golpes, vibración o ajustes frecuentes, considera aceros más tenaces.

¿Qué junta uso en agua potable?
Generalmente EPDM es una apuesta segura para agua, pero confirma temperatura/presión y ficha del fabricante.

¿Puedo reutilizar una junta?
No es buena práctica. En mi experiencia, reutilizar acaba en microfugas que te hacen perder tiempo después.

¿Cómo evito fisuras en bridas Fo.Fo.?
Nada de palancas, alineación perfecta, apriete cruzado y par según fabricante.

Conclusión

El Fo.Fo. sigue siendo un aliado en redes de agua y alcantarillado siempre que respetes su naturaleza: duro, estable y durable, pero no tolera abusos mecánicos. Con este “catálogo mental” de codos, tees, cruces, reducciones, carretes, bridas y juntas, más el método de montaje, puedes ejecutar obras limpias y sin fugas desde la primera puesta en presión.
