Introducción

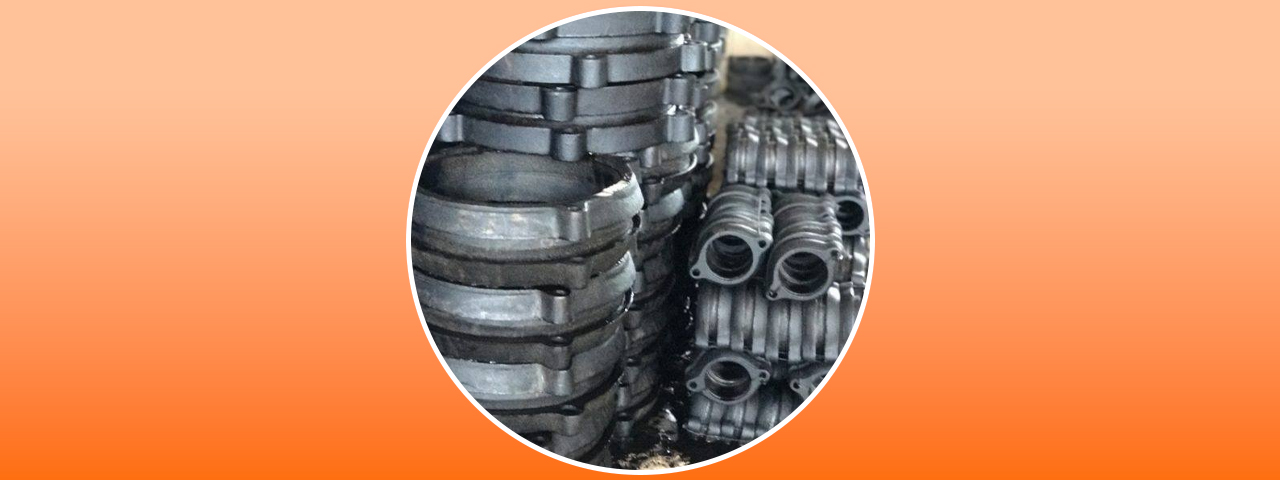

La junta Gibault es un tipo de acoplamiento mecánico utilizado principalmente para unir tuberías de manera segura, eficiente y duradera. Aunque fue diseñada originalmente para unir tubos de hierro fundido, hoy en día también se usa ampliamente en conexiones de tuberías de PVC, asbesto, polietileno, entre otros materiales.
En su funcionamiento básico, la junta Gibault emplea un sistema de sellado por presión. Dos empaques de goma y un casquillo de sujeción trabajan juntos para sellar el espacio entre los tubos. Estos componentes son comprimidos por tornillos distribuidos uniformemente alrededor de la unión, lo que genera un sello hermético que impide fugas de agua o gas.
Una de sus características principales es su versatilidad y su capacidad para compensar pequeñas desalineaciones o movimientos de las tuberías, sin comprometer la estanqueidad del sistema. Esta adaptabilidad la convierte en una solución ideal tanto para instalaciones nuevas como para reparaciones rápidas en sistemas de conducción.
¿Para qué sirve y dónde se utiliza?
Las juntas Gibault son extremadamente populares en sistemas de agua potable, alcantarillado, riego agrícola, redes industriales y líneas de bombeo. Sirven para conectar tramos de tubería que pueden presentar ligeras diferencias de alineación, permitiendo una unión segura sin necesidad de soldaduras o procesos complejos.
Una de sus ventajas más notables es que se puede utilizar en situaciones donde el terreno presenta vibraciones, movimientos o dilataciones térmicas, ya que la junta Gibault es capaz de absorber estos cambios sin generar rupturas o fugas.
La he utilizado frecuentemente en conexiones de tubos de hierro fundido, pero también con PVC y fibrocemento. En todos los casos, lo que más destaco es su sencillez al instalarse y su capacidad para sellar con fuerza, sin importar el tipo de material.
Partes y funcionamiento técnico
La estructura de una junta Gibault se compone de los siguientes elementos:
- Dos empaques de goma: Su función es garantizar la hermeticidad entre los tubos.
- Casquillo de compresión: Pieza metálica que aprieta los empaques al apretar los tornillos.
- Tornillería: Generalmente de acero galvanizado o inoxidable. Permite ajustar la presión del conjunto.
- Cuerpo principal (camisa): Alojamiento que contiene los tubos y los componentes internos.
El principio de funcionamiento es sencillo pero eficaz: al apretar los tornillos, el casquillo empuja los empaques de goma contra los extremos de los tubos, generando un cierre por presión. Esto permite que, incluso en instalaciones subterráneas o sometidas a presión, la unión permanezca estable y sin fugas.
Este mecanismo es increíblemente confiable. Al apretar los tornillos de manera cruzada, siempre logré un sello completamente estanco, incluso en condiciones de humedad o cuando la alineación no era perfecta.
¿Cómo elegir el diámetro adecuado?
Uno de los errores más comunes al usar juntas Gibault es no seleccionar correctamente el diámetro nominal de la tubería. Aunque las juntas suelen tener cierto rango de tolerancia, es fundamental que el diámetro de la tubería coincida con el de la junta para evitar fallos en el sellado.
Para ello, es importante tener en cuenta:
- El tipo de tubería (PVC, hierro fundido, PEAD, etc.).
- El diámetro exterior real de los tubos.
- La presión de trabajo del sistema.
Muchas marcas incluyen en sus catálogos tablas de compatibilidad, lo cual es de gran ayuda al momento de hacer la selección. Personalmente, suelo medir el tubo con un calibre y verificar la ficha técnica del fabricante para asegurarme de que sea la junta correcta.
Instalación paso a paso (incluido patrón cruzado)
Instalar una junta Gibault es un proceso relativamente sencillo, pero que requiere atención a los detalles. Aquí te comparto el paso a paso que suelo seguir, basado en experiencia directa:
- Limpiar los extremos de las tuberías. Asegúrate de eliminar barro, óxido o cualquier residuo.
- Lubricar los empaques con grasa vegetal o un lubricante compatible con caucho.
- Colocar los empaques sobre cada extremo de los tubos.
- Insertar la camisa metálica de la junta Gibault.
- Alinear los tubos y llevarlos hasta topar en el centro de la junta.
- Colocar los casquillos metálicos.
- Apretar los tornillos en patrón cruzado, esto es, en forma de “X”, para aplicar la presión de manera uniforme.
Es crucial apretar los tornillos poco a poco, en secuencia cruzada. Esto evita que un lado se cargue más que el otro, y garantiza que el sello de goma se distribuya de forma homogénea.
En múltiples ocasiones, me he enfrentado a instalaciones en condiciones adversas, y el patrón cruzado fue clave para lograr un ajuste seguro y sin goteras.
Ventajas frente a otras conexiones
Comparada con otros tipos de uniones como la junta Dresser, unión universal o acoplamientos de reparación, la junta Gibault ofrece varias ventajas:
- No requiere soldadura, pegamento ni calor.
- Permite cierto grado de desalineación sin comprometer la hermeticidad.
- Es reutilizable, lo cual es ideal en instalaciones temporales.
- Funciona bien tanto en reparaciones como en ensambles nuevos.
- Tiene buena resistencia a la presión interna (hasta 16 bar en modelos estándar).
En términos de precio y facilidad de instalación, supera a muchas soluciones tradicionales, sobre todo cuando el tiempo de intervención debe ser corto o se trabaja en condiciones difíciles.
Mantenimiento y recomendaciones de uso
Una de las ventajas de la junta Gibault es su bajo mantenimiento. Sin embargo, para garantizar su vida útil, recomiendo:
- Revisar el estado de los empaques periódicamente (cada 1 o 2 años en sistemas críticos).
- Reapretar tornillos si se detecta una leve fuga.
- Evitar el uso de herramientas de impacto que puedan dañar los tornillos o el cuerpo de la junta.
- Sustituir empaques si presentan grietas, endurecimiento o desgaste excesivo.
En instalaciones que he hecho hace más de cinco años, las juntas siguen operando perfectamente sin ninguna fuga. Eso sí, siempre uso grasa vegetal para no dañar el caucho y evitar que se reseque con el tiempo.
Errores comunes y cómo evitarlos
Estos son algunos errores que he visto o cometido en el uso de juntas Gibault:
- No limpiar bien los tubos: La suciedad puede comprometer el sello.
- Instalar con tubos desalineados más allá del ángulo permitido.
- Apretar los tornillos en un solo sentido, generando deformaciones.
- Usar lubricantes no compatibles con caucho, lo que daña los empaques.
- Sobretorque: apretar en exceso los tornillos puede dañar las piezas metálicas o los empaques.
Estos errores se vuelven fáciles de evitar, pero si es tu primera instalación, seguir el manual del fabricante paso a paso es crucial.
Conclusión: utilidad y recomendaciones finales
La junta Gibault es uno de esos inventos sencillos pero brillantes. Su capacidad para unir tubos de distintos materiales, con sellado confiable y facilidad de instalación, la convierten en una herramienta imprescindible para cualquier profesional del agua, saneamiento o riego.
Desde mi experiencia personal, ha sido una aliada en reparaciones rápidas, nuevas instalaciones y proyectos en terrenos complicados. Cada vez que la utilizo, aprecio su robustez, adaptabilidad y confiabilidad.
Si estás comenzando en este mundo, mi consejo es simple: aprende a instalarla bien, elige el diámetro correcto y usa siempre los empaques adecuados. Con eso, tendrás una conexión segura, duradera y sin complicaciones.
