Introducción al PVC Sistema Inglés: definición práctica y utilidad en obra

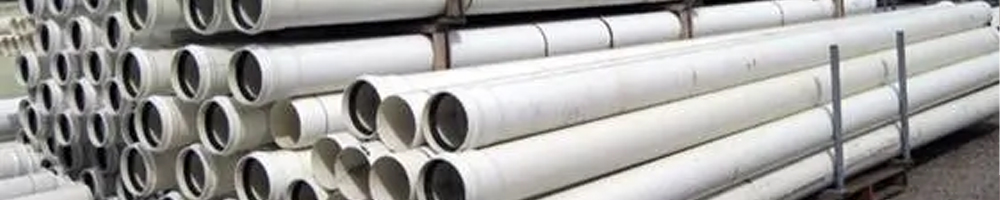

Cuando escuchamos hablar de “Sistema Inglés” en el contexto de instalaciones hidráulicas, inmediatamente estamos entrando en un terreno muy específico: la norma NMX-E-145. El PVC Sistema Inglés es una categoría de tubería hidráulica fabricada bajo estándares en pulgadas (IPS) y diseñada para cumplir con las exigencias de proyectos de agua potable, riego, plantas de tratamiento y redes hidráulicas en general.

Este sistema es especialmente reconocido por su diseño práctico que incluye bocina o campana y anillo, lo que permite una unión eficaz, rápida y estanca entre tramos. Si bien en muchas partes del mundo se utilizan sistemas métricos, el sistema inglés sigue siendo común en México y Latinoamérica, en buena parte gracias a su robustez y compatibilidad con una amplia variedad de conexiones.

Desde mi experiencia, la Tubería Hidráulica con Campana Sistema Inglés se fabrica de acuerdo a la NMX-E-145, y es la opción elegida para redes de agua potable, tanto en líneas principales como en secundarias, sistemas de riego y plantas de tratamiento. La disponibilidad en diámetros que van desde 1 ½” (RD-26) hasta 8” (RD-21, 26, 32.5 y 41) le da versatilidad para casi cualquier tipo de proyecto, y cuenta con certificaciones Certimex y CNA que avalan su calidad.

Características técnicas

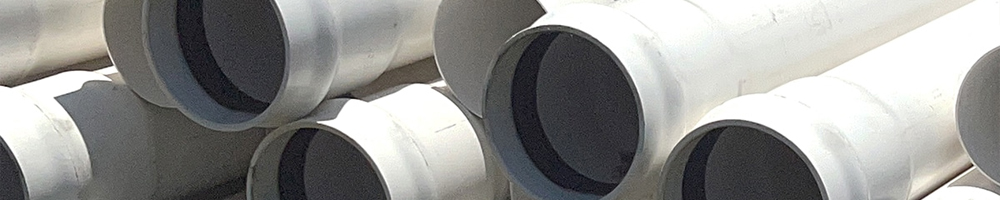

Una de las ventajas técnicas más importantes del PVC Sistema Inglés es su sistema de unión mecánica por campana y anillo. Esta configuración permite una instalación mucho más limpia, rápida y sin necesidad de adhesivos o soldaduras. La campana o bocina está diseñada para alojar el anillo de goma, que actúa como sello hidráulico durante la conexión.

Diámetros disponibles

Esta tubería se encuentra normalmente en los siguientes rangos de diámetro (en pulgadas):

• 1 ½”.
• 2”.
• 3”.
• 4”.
• 6”.
• 8”.

Estos tamaños son parte del estándar IPS (Iron Pipe Size), de ahí que hablemos del “Sistema Inglés”. A diferencia del sistema métrico que usa milímetros, aquí las medidas están basadas en pulgadas y en el grosor de las paredes según el tipo de presión.

Clasificación por tipo de presión (RD)

Los distintos valores RD (Relación Diámetro-Espesor) determinan la presión de trabajo que la tubería puede soportar. A menor valor RD, mayor grosor y mayor capacidad para soportar presiones más altas. En campo, se usan principalmente:

• RD‑21.
• RD‑26.
• RD‑32.5.
• RD‑41.

Esto es fundamental para elegir el tipo correcto dependiendo del uso: redes primarias de agua, sistemas presurizados, gravedad, etc.

Desde mi experiencia directa, esta versatilidad hace que el PVC Sistema Inglés sea ideal para soluciones en áreas urbanas e industriales. La posibilidad de elegir entre varios RD permite adaptar la instalación al flujo requerido y la topografía del lugar.

Usos comunes: agua potable, riego, plantas de tratamiento, redes hidráulicas

El PVC en Sistema Inglés se ha convertido en un estándar para muchas aplicaciones gracias a su resistencia química, fácil instalación y larga vida útil. Estos son los usos más frecuentes:

• Agua potable: Este es su campo más extendido. Ya sea para redes principales (troncales) o secundarias (ramales), la combinación de estanqueidad, resistencia y bajo costo lo hace insuperable.
• Sistemas de riego: En agricultura, la capacidad de soportar presiones controladas y su fácil conexión lo vuelve perfecto para transportar agua desde las bombas hasta los campos de cultivo.
• Plantas de tratamiento de agua: Muchas instalaciones de tratamiento de aguas residuales o potables lo utilizan para transportar líquidos tratados o insumos químicos, gracias a su resistencia interna.
• Redes industriales e institucionales: Desde fábricas hasta hospitales, su compatibilidad con múltiples tipos de conexiones lo hace ideal también para instalaciones complejas.

Su uso en líneas principales y secundarias es uno de los mayores aciertos en términos de eficiencia, durabilidad y velocidad de montaje.

Clases de presión RD‑21, 26, 32.5 y 41: ¿qué significan?

Estas siglas son comunes entre instaladores y proyectistas, pero muchas veces no se explican con claridad. La RD (Relación de Dimensiones) indica cuánto más ancho es el diámetro exterior de la tubería respecto al espesor de su pared.

¿Por qué importa esto?

• RD-21: Alta presión (hasta 200 psi), paredes más gruesas.
• RD-26: Presión media-alta, ideal para agua potable.
• RD-32.5 y RD-41: Presiones medias o bajas, adecuadas para gravedad o sistemas donde no hay presión constante.

La elección correcta depende del caudal esperado, la presión del sistema, la profundidad de instalación y otros factores como clima o posibles golpes de ariete.

Es clave recordar que, en proyectos con múltiples diámetros o ramales, combinar RD distintos permite ajustar costos sin comprometer rendimiento.

Certificaciones y materiales: Certimex, CNA, compatibilidad de conexiones

El PVC Sistema Inglés no solo se distingue por su diseño, sino por los avales que respaldan su calidad. Estas certificaciones aseguran que los productos cumplan con normas de seguridad, sanidad y resistencia.

Certificaciones principales:

• CERTIMEX: Confirma cumplimiento con normas mexicanas de calidad.
• CNA (Comisión Nacional del Agua): Requisito para obras públicas y privadas de abastecimiento.

Además, se fabrica a partir de resina de cloruro de polivinilo (PVC) de alta calidad, resistente a agentes químicos y a la corrosión.

Las conexiones compatibles se encuentran con facilidad en el mercado, desde codos y tees hasta válvulas y coples, lo que facilita mucho el montaje y mantenimiento de las redes.

Ventajas frente al sistema métrico y otras alternativas

Aunque ambos sistemas son funcionales, el PVC Sistema Inglés presenta ventajas específicas frente al métrico:

• Estándares internacionales: Facilita la importación y el reemplazo con tubería o conexiones extranjeras.
• Rango más amplio de RD: Más opciones para presión y flujo.
• Más disponibilidad en ciertas zonas: Dependiendo del proveedor y región.

Comparado con tuberías metálicas o galvanizadas:

• Menor peso.
• No se oxida.
• Más fácil de transportar e instalar.
• Mayor vida útil bajo tierra.

Incluso frente al CPVC, el PVC Sistema Inglés resulta más económico para conducción de agua fría en distancias largas.

Cómo elegir y aplicar correctamente el sistema inglés en proyectos

Antes de especificar el uso de este sistema, debes considerar:

1. Tipo de fluido: Agua potable, residual, riego, químico.
2. Presión esperada: Esto determina el RD adecuado.
3. Profundidad y tipo de suelo: Puede requerir mayor resistencia mecánica.
4. Normativas locales: Verifica que cumpla con CNA, NMX o reglamentos estatales.

Un punto importante es revisar la compatibilidad con otras piezas del sistema. Aunque uses tubería en Sistema Inglés, algunas conexiones pueden venir en sistema métrico: hay que estandarizar.

Además, en obras de largo alcance, recomiendo planear bien el suministro y almacenamiento de la tubería, ya que al venir en tramos largos, un mal manejo puede provocar deformaciones o daños en la campana.

Mantenimiento, instalación y buenas prácticas

Una de las razones por las que el PVC Sistema Inglés es tan popular es que requiere muy poco mantenimiento. No obstante, seguir ciertas prácticas alarga su vida útil:

Recomendaciones de instalación:

• Lubricar el anillo antes de insertar la tubería.
• Evitar golpes durante la inserción.
• Verificar la alineación antes de la unión.
• Hacer pruebas de presión después del montaje.

Buenas prácticas de mantenimiento:

• Evitar exposición prolongada al sol antes de enterrarla.
• Evitar doblar o cargar peso sobre la tubería almacenada.
• Revisar uniones si se presentan fugas o baja presión.

Desde mi experiencia personal en campo, estos pequeños detalles hacen una gran diferencia en la durabilidad del sistema. Una buena instalación puede garantizar más de 25 años de servicio continuo sin problemas.

Conclusión y consejos finales

El PVC Sistema Inglés no es solo una elección popular, sino una solución técnica probada y certificada para sistemas hidráulicos. Su facilidad de instalación, variedad de clases de presión, compatibilidad con normas oficiales y su durabilidad lo convierten en una de las mejores opciones disponibles en el mercado.

Desde proyectos agrícolas hasta grandes desarrollos urbanos, su versatilidad lo hace ideal. Y gracias a su fabricación bajo la norma NMX-E-145, cumple con los requisitos más exigentes de calidad y seguridad.

Si estás planificando un sistema de agua potable, riego o drenaje presurizado, no dudes en considerar el PVC Sistema Inglés como primera opción.
