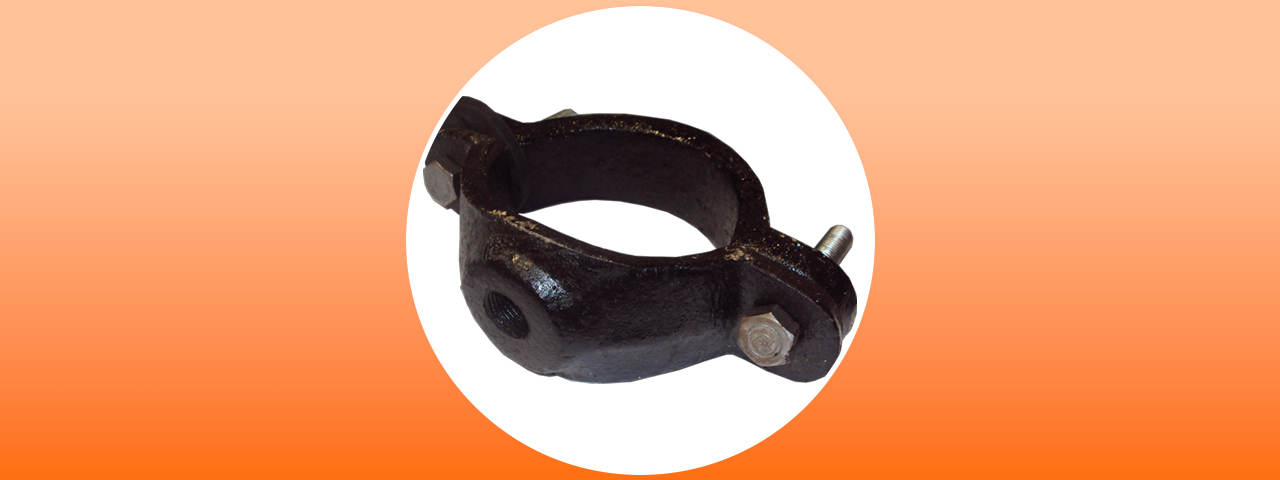

La abrazadera FoFo es uno de esos componentes que pasan desapercibidos en una red hidráulica… hasta que se necesita una solución rápida, efectiva y duradera. Su nombre proviene del material con el que comúnmente se fabrica: hierro dúctil FOFO (Fondo-Fondo), reconocido por su alta resistencia y durabilidad. Estas abrazaderas son fundamentales para realizar derivaciones o reparaciones en líneas de conducción de agua potable, drenaje, riego y otras aplicaciones industriales.

Una de las características que la distingue es su estructura robusta con un diseño que abraza la tubería principal y permite crear una conexión secundaria sin tener que cortar completamente el flujo. Esto la convierte en una herramienta esencial tanto para nuevas instalaciones como para mantenimiento correctivo en campo.

Además, su versatilidad de uso permite instalarla en una gran variedad de tuberías, ya sea de asbesto-cemento, PVC, PEAD o hierro dúctil, lo que la vuelve una aliada confiable en proyectos urbanos, agrícolas e industriales.

Principales ventajas de usar abrazaderas FoFo en redes hidráulicas

Hablar de abrazaderas FoFo es hablar de soluciones prácticas. Estas son algunas de las razones por las que ingenieros, fontaneros y operadores de red las prefieren:

1. Versatilidad de materiales y diámetros: Gracias a su diseño adaptable, puedes encontrarlas en múltiples medidas. Yo mismo he trabajado con abrazaderas en una amplia gama de diámetros, y siempre ha sido fácil encontrar una que se adapte perfectamente. Están disponibles para diámetros de 2” hasta 12” o más, y se adaptan tanto a tuberías de concreto como de plástico o hierro.
2. Instalación rápida y sin cortes drásticos: Una de sus grandes ventajas es que no necesitas interrumpir completamente el flujo ni desmontar tramos completos de tubería. Simplemente se coloca sobre la línea principal, se atornilla y se conecta la derivación. Esto reduce costos y tiempos considerablemente.
3. Fijación segura con doble tornillo: El sistema de dos tornillos que poseen estas abrazaderas no es un lujo, es una necesidad. Brinda una fijación más sólida y confiable, ideal para instalaciones en exteriores o donde hay vibraciones o cambios de presión. En este sistema de doble tornillo ha hecho una gran diferencia en cuanto a durabilidad de la conexión.
4. Fabricadas para resistir: Al estar hechas en hierro dúctil y recubiertas con pintura epóxica, soportan condiciones agresivas de humedad, contacto con químicos y presión interna de hasta 16 bar o más, según el modelo.

Tipos de abrazaderas FoFo según su uso y diseño

Aunque muchas personas piensan que todas las abrazaderas FoFo son iguales, la realidad es muy distinta. Existen diversos modelos pensados para resolver necesidades específicas.

🔩 Abrazaderas de inserción o derivación

Estas son las más comunes y permiten sacar una toma secundaria más pequeña desde una tubería de mayor diámetro. La derivación siempre es menor al diámetro del tubo principal, como suele suceder en los sistemas de red.

La abrazadera está provista de una derivación menor al diámetro de la tubería en la cual se instala.
Esto permite mantener la presión en el flujo principal sin comprometer la estructura.

⚙️ Abrazaderas para reparación

Utilizadas cuando existe una fisura o pequeña fuga. Estas abrazaderas sellan herméticamente la zona dañada y permiten restablecer el servicio sin necesidad de reemplazar secciones completas.

🌊 Abrazaderas con rosca interna

Algunas versiones incluyen una rosca hembra para facilitar la conexión directa de accesorios como válvulas, grifos, medidores o codos.

💪 Abrazaderas reforzadas

Para aplicaciones con alta presión o mayor riesgo de desgaste, existen abrazaderas con refuerzo adicional, especialmente útiles en instalaciones subterráneas o sistemas industriales.

¿Cómo se instala una abrazadera FoFo? Guía paso a paso

La instalación es una de sus grandes ventajas:

🔧 1. Identifica el punto de conexión

Ubica el tramo de tubería donde se realizará la derivación. Asegúrate de que esté limpio y libre de polvo, grasa o suciedad.

🧼 2. Limpieza y preparación

Limpia la superficie externa del tubo donde se colocará la abrazadera. Puedes usar una lija o un cepillo metálico para asegurar una buena adherencia.

🔩 3. Colocación de la abrazadera

Coloca la abrazadera en la posición deseada, asegurándote de alinear correctamente la salida o derivación. Introduce los dos tornillos que la fijan, distribuyendo la presión de manera uniforme.

Dos tornillos para mejor fijación
Este punto es crucial para evitar filtraciones y asegurar la durabilidad de la unión.

🔄 4. Apriete gradual

Aprieta los tornillos en forma alterna (como se haría en una llanta de coche) para asegurar una presión homogénea.

💧 5. Verificación de estanqueidad

Abre la línea y revisa visualmente si existe alguna fuga. Si todo está correcto, puedes conectar la derivación con la línea secundaria y seguir trabajando.

Medidas disponibles y compatibilidad con distintos diámetros de tubería

La abrazadera FoFo está disponible en una gran variedad de medidas, lo que permite trabajar con prácticamente cualquier tipo de red.

• Tuberías principales: desde 2″ hasta 12″, 16″ o incluso más.
• Derivaciones: desde 1/2″ hasta 4″, dependiendo del modelo.
• Roscas internas: BSP o NPT, según el país o norma del cliente.

Esta versatilidad se refleja en la práctica. He tenido casos donde una sola obra requería abrazaderas de 4 medidas distintas, y con un solo proveedor pudimos cubrir todo el rango.

Doble tornillo: el secreto de una fijación segura y duradera

Uno de los detalles más relevantes que muchas veces pasa desapercibido es el sistema de fijación de doble tornillo. Mientras que otros tipos de abrazaderas económicas suelen tener una sola tuerca o sistema de clip, las FoFo se caracterizan por:

• Repartir la presión uniformemente.
• Evitar deformaciones en la tubería.
• Asegurar una conexión hermética y sin fugas.
• Soportar mejor las vibraciones o cambios de presión.
• En muchas instalaciones que revisé, donde se usaron abrazaderas de bajo costo con un solo tornillo, los problemas de fuga aparecieron al poco tiempo. Desde que optamos por abrazaderas FoFo de doble tornillo, esos casos prácticamente desaparecieron.

Abrazaderas FoFo con derivación: cómo funcionan y cuándo usarlas

Este tipo de abrazaderas se utilizan principalmente para realizar tomas secundarias en tuberías principales, permitiendo ampliar o modificar una red sin realizar cortes o interrupciones largas.

• Crear una salida para un nuevo ramal en una colonia.
• Instalar una válvula de control adicional.
• Conectar líneas de riego a una matriz agrícola.
• Agregar medidores en viviendas individuales sin cortar la red.

Lo que las hace únicas es que su derivación es menor al diámetro principal, lo cual evita pérdidas de presión y mantiene el flujo principal inalterado.

Aplicaciones comunes en urbanización, agua potable y riego

La abrazadera FoFo se usa en múltiples escenarios. Aquí algunos casos reales donde yo mismo he participado o asesorado:

🏘️ Urbanización

En desarrollos residenciales nuevos, es común necesitar derivaciones para tomas domiciliarias o instalar medidores individuales. La abrazadera permite hacer esto sin alterar la red.

💧 Agua potable

Ya sea para mantenimiento, conexión de hidrantes, válvulas de aire o ampliaciones, estas abrazaderas son indispensables para cualquier organismo operador.

🌽 Riego agrícola

En instalaciones de riego por aspersión o goteo, se utilizan abrazaderas FoFo para ramificar desde una tubería madre hacia sublíneas que alimentan cultivos.

🏭 Industria

Las abrazaderas también son comunes en sistemas industriales, plantas de tratamiento o líneas de bombeo donde se requiere una derivación robusta.

Consejos clave para elegir la abrazadera FoFo ideal

Aquí algunos puntos importantes al momento de comprar o especificar este producto:

1. Verifica el material de la tubería: PVC, PEAD, hierro o asbesto, ya que no todas las abrazaderas se comportan igual.
2. Asegura la medida exacta del tubo y la derivación.
3. Elige abrazaderas con doble tornillo, especialmente si la línea transporta agua a presión.
4. Busca recubrimientos epóxicos o galvanizados para resistir la corrosión.
5. Pregunta si tienen rosca BSP o NPT, según el tipo de accesorio que conectarás.
6. Compra a proveedores confiables, ya que una abrazadera mal fundida o mal roscada puede dañar todo tu sistema.

Conclusión: por qué la abrazadera FoFo es una inversión inteligente

Después de años de trabajar con distintos tipos de accesorios hidráulicos, puedo decir con seguridad que la abrazadera FoFo es uno de los componentes más eficientes, versátiles y confiables del mercado. Su capacidad de adaptarse a múltiples escenarios, su facilidad de instalación y su durabilidad la hacen destacar sobre otras opciones más económicas pero menos seguras.

Además, su sistema de doble tornillo, la variedad de medidas disponibles y su diseño de derivación menor al diámetro garantizan una instalación firme, sin fugas y lista para durar años en servicio.

Ya sea que trabajes en obras urbanas, sistemas rurales o instalaciones industriales, tener abrazaderas FoFo en tu inventario es una decisión inteligente. A la larga, lo barato sale caro… y una buena abrazadera es garantía de tranquilidad.
